6AG1972-0BA12-2XA0 Conector de bus Profibus Dp RS 485 Instalación fácil

• Se utiliza para conectar nodos PROFIBUS al cable de bus PROFIBUS
• Fácil instalación
• Los enchufes FastConnect aseguran tiempos de montaje extremadamente cortos debido a su tecnología de desplazamiento de aislamiento
• Resistencias de terminación integradas (no en el caso de 6ES7 972-0BA30-0XA0)
• Los conectores con zócalo Sub-D permiten la conexión PG sin la instalación adicional de nodos de red

Hay disponibles varias versiones diferentes del conector de bus, cada una optimizada para los dispositivos a conectar:

• Conector de bus con salida de cable axial (180 °), p. Ej. Para PC y SIMATIC HMI OP, para velocidades de transmisión de hasta 12 Mbps con resistencia de terminación de bus integrada.
• Conector de bus con salida de cable vertical (90 °);

Este conector permite una salida de cable vertical (con o sin interfaz PG) para velocidades de transmisión de hasta 12 Mbps con resistencia de terminación de bus integral. A una velocidad de transmisión de 3, 6 o 12 Mbps, se necesita el cable SIMATIC S5 / S7 para la conexión entre el conector de bus con interfaz PG y el dispositivo de programación.

• Conector de bus con salida de cable a 30 ° (versión de bajo costo) sin interfaz PG para velocidades de transmisión de hasta 1.5 Mbps y sin resistencia de terminación de bus integrada.
• Conector de bus PROFIBUS FastConnect RS 485 (salida de cable a 90 ° o 180 °) con velocidades de transmisión de hasta 12 Mbps para un montaje rápido y sencillo mediante la tecnología de conexión de desplazamiento de aislamiento (para cables rígidos y flexibles).

Función

El método de extracción FastConnect permite una conexión rápida y fácil de los conectores PROFIBUS a los cables PROFIBUS.

La estructura especial de los cables de bus FastConnect permite el uso de la herramienta de pelado FastConnect con la que se puede pelar la carcasa exterior y el escudo tejido en una operación con perfecta precisión. El cable preparado de esta manera se conecta al conector de bus FastConnect mediante el método de desplazamiento de aislamiento.

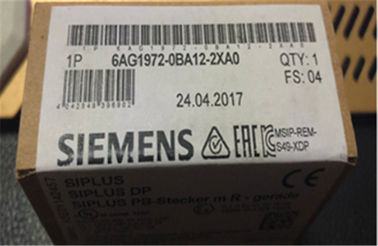

6AG1972-0BA12-2XA0 Bus Connector

Conector SIPLUS DP PROFIBUS M Salida de cable R-90 ° -25 ... + 70 ° C con recubrimiento conforme a 6ES7972-0BA12-0XA0

Producto
Número de artículo (Número orientado al mercado)	6AG1972-0BA12-2XA0
Descripción del producto	Conector SIPLUS DP PROFIBUS M Salida de cable R-90 ° -25 ... + 70 ° C con recubrimiento conforme a 6ES7972-0BA12-0XA0
Familia de productos	Conector de bus RS 485
Ciclo de vida del producto (PLM)	PM300: Producto activo
Información de entrega
Reglamento de Control de Exportaciones	AL: N / ECCN: N
Plazo de entrega estándar en fábrica	22 días / días
Peso neto / kg)	0,05 kg
Dimensiones del producto (W x L x H)	No disponible
Dimensión de embalaje	6,80 x 7,80 x 3,00
Tamaño del paquete unidad de medida	CM
Unidad cuantitativa	1 pieza
Cantidad de embalaje	1
Información adicional del producto
EAN	4042948396902
UPC	040892549058
Código de productos básicos	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Grupo de productos	4573
País de origen	Alemania
Cumplimiento de las restricciones de sustancias según la directiva RoHS.	Desde: 01.01.2012
Clase de producto	B: retorno restringido, por favor contacte a su socio / contacto
Categoría de obligación para recuperar equipos eléctricos y electrónicos después de su uso.	No hay obligación de devolver los equipos eléctricos y electrónicos después de su uso.
