Datos del producto:
Pago y Envío Términos:
|
Tipos: | CPU 417-4 DE SIMATIC | Aplicación: | Automatización industrial |
---|---|---|---|
Versión del firmware: | V5.3 | tipo de memoria: | RAM |
Condición: | nuevo y original | El plazo de ejecución: | Archivo |
Alta luz: | módulo de enlace óptico,unidad central de procesamiento |

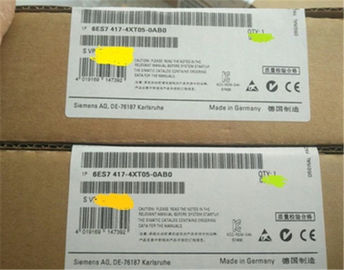

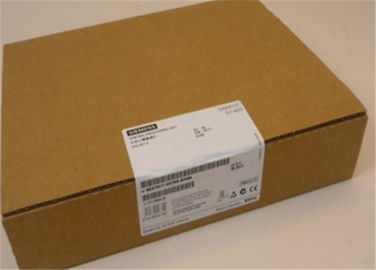

CPU 6ES7417-4XT05-0AB0 S7-400 Unidad de procesamiento central Productos de automatización industrial
Visión de conjunto
La CPU 417-4 es la CPU SIMATIC S7-400 más potente. Las interfaces PROFIBUS DP integrales permiten la conexión directa al bus de campo PROFIBUS DP como maestro o esclavo.
Otros dos sistemas maestros DP se pueden conectar a través de los submódulos de interfaz IF 964-DP.
Nota :
Solo se puede utilizar el módulo de interfaz 6ES7 964-2AA0 4 -0AB0.
Número de artículo | 6ES7417-4XT07-0AB0 | |
---|---|---|
CPU 417-4, 32 MB, 4 INTERFACES | ||
Información general | ||
Designación del tipo de producto | CPU 417-4 | |
Estado funcional HW | 01 | |
Versión de firmware | V7.0 | |
Ingeniería con | ||
| PASO 7 V5.4 o superior con HSP 261 | |
CiR - Configuración en RUN | ||
Tiempo de sincronización CiR, carga básica | 60 ms | |
Tiempo de sincronización CiR, tiempo por byte de E / S | 7 µs | |
Tensión de alimentación | ||
Valor nominal (DC) | ||
| No; Alimentación a través de la alimentación del sistema. | |
Corriente de entrada | ||
desde el backplane bus 5 V DC, typ. | 1.3 A | |
desde el bus de fondo 5 V DC, máx. | 1.6 A | |
desde el backplane bus 24 V DC, máx. | 600 mA; 150 mA por interfaz DP | |
desde la interfaz 5 V DC, máx. | 90 mA; En cada interfaz DP | |
Pérdida de potencia | ||
Pérdida de potencia, tipo. | 6.5 W | |
Pérdida de potencia, máx. | 8 W | |
Memoria | ||
Tipo de memoria | RAM | |
Memoria de trabajo | ||
| 32 Mbyte | |
| 16 Mbyte | |
| 16 Mbyte | |
| No | |
Cargar memoria | ||
| Sí; con tarjeta de memoria (flash) | |
| 64 Mbyte | |
| 1 Mbyte | |
| Sí; con tarjeta de memoria (RAM) | |
| 64 Mbyte | |
Apoyo | ||
| Sí | |
| Sí; toda la información | |
| No | |
Batería | ||
Batería de respaldo | ||
| 225 µA; hasta 40 ° C | |
| 1 275 µA | |
| Ver manual de referencia, datos del módulo, Capítulo 3.3. | |
| 5 V DC a 15 V DC | |
Tiempos de procesamiento de la CPU | ||
Para operaciones de bits, tip. | 7.5 ns | |
para operaciones de palabras, tip. | 7.5 ns | |
para aritmética de punto fijo, típ. | 7.5 ns | |
para aritmética de coma flotante, tip. | 15 ns | |
Bloques de CPU | ||
DB | ||
| 16 000; Rango de números: 1 a 16000 | |
| 64 kbyte | |
pensión completa | ||
| 8 000; Rango de números: 0 a 7999 | |
| 64 kbyte | |
FC | ||
| 8 000; Rango de números: 0 a 7999 | |
| 64 kbyte | |
transmisión exterior | ||
| ver lista de instrucciones | |
| 64 kbyte | |
| 1; OB 1 | |
| 8; OB 10-17 | |
| 4; OB 20-23 | |
| 9; OB 30-38 (ciclo más corto que se puede configurar = 500 µs) | |
| 8; OB 40-47 | |
| 3; OB 55-57 | |
| 4; OB 61-64 | |
| 1; OB 60 | |
| 1; OB 90 | |
| 3; OB 100-102 | |
| 9; OB 80-88 | |
| 2; OB 121, 122 | |
Profundidad de nidificación | ||
| 24 | |
| 2 | |
Contadores, temporizadores y su retentividad. | ||
Contador S7 | ||
| 2 048 | |
Retentividad | ||
| Sí | |
| 0 | |
| 2 047 | |
| Z 0 a Z 7 | |
Rango de conteo | ||
| 0 | |
| 999 | |
Contador IEC | ||
| Ilimitado (limitado solo por la capacidad de RAM) | |
S7 veces | ||
| 2 048 | |
Retentividad | ||
| Sí | |
| 0 | |
| 2 047 | |
| No veces retentiva | |
Intervalo de tiempo | ||
| 10 ms | |
| 9 990 s | |
Temporizador IEC | ||
| Sí | |
| SFB | |
| Ilimitado (limitado solo por la capacidad de RAM) | |
Áreas de datos y su retentividad. | ||
área de datos retentivos en total | Memoria total de trabajo y carga (con batería de respaldo) | |
Bandera | ||
| 16 kbyte; Tamaño del área de dirección de memoria de bits | |
| Sí | |
| MB 0 a MB 15 | |
| 8; en 1 byte de memoria | |
Datos locales | ||
| 64 kbyte | |
| 32 kbyte | |
Área de direcciones | ||
Área de direcciones de E / S | ||
| 16 kbyte | |
| 16 kbyte | |
de los cuales distribuido | ||
| 2 kbyte | |
| 2 kbyte | |
| 8 kbyte | |
| 8 kbyte | |
Imagen de proceso | ||
| 16 kbyte | |
| 16 kbyte | |
| 1 024 byte | |
| 1 024 byte | |
| 244 bytes | |
| Sí |
Rango de servicio:
también hacemos S7-400 PLC, S7-1200 PLC, S7-200 PLC, S7-300, S7-400, ET200, HMI, TUCH PANEL, TDC, 6ES5, 6ES7 , 6DD, controlador , CNC
S5-100U, 115U, 155U PLCs
SIMATIC S7-200, SIMATIC S7-300, SIMATIC S7-400
LOGO, PG, SIMATIC HMI, Wincc
ET200M, ET200S, Profibus
MicroMaster 420, MicroMaster 430, MicroMaster 440, VFD
, SINAMICS, G110, G120, accionamiento
1. todos los productos tienen 365 días de garantía
2. Nuestro almacén siempre revisa dos veces todos los productos antes del envío para asegurarse de que estén correctos.
3. Todas las piezas que vendemos tienen una política de devolución de 30 días desde el día del envío, pero si el daño es causado por el hombre, no podremos cambiarlo por usted.
