Datos del producto:
Pago y Envío Términos:
|
Electricidad TypeE: | CA DC | polo: | polo 3 |
---|---|---|---|
rango de potencia: | Hasta 250 kilovatios | frecuencia: | 50/60 HZ |
Aplicación: | Control de motor | Descuento o no: | Sí |
Alta luz: | contactor de motor,contactores electricos de |

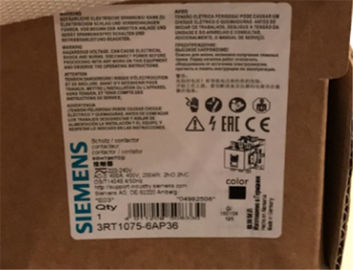

Contactores eléctricos AC / DC para contactores eléctricos AC / DC 3RT1075-6AP36 Contactor DC
Visión de conjunto
Versión | tamaño | Clasificación de motores trifásicos a 50 Hz y 400 V | Método de conexión | Tipo | |
---|---|---|---|---|---|
Terminales de tornillo | Terminales tipo muelle | ||||
kW | |||||
Contactores de potencia para motores de conmutación. | |||||
Operación de CA | |||||
Unidad básica | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .‑. A.0. |
| ✓ | ✓ | 3RT201 .‑ .. P04‑3MA0 | ||
Unidad básica | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .‑. A.00 |
| ✓ | ✓ | 3RT202 .‑. A.04 | ||
| ✓ | ✓ | 3RT202 .‑. CL24‑3MA0 | ||
Unidad básica | S2 | 18.5… 37 | ✓ | ✓ | 3RT203 .‑. A.00 |
| ✓ | - | 3RT203. ‑ 1A.04 | ||
| ✓ | ✓ | 3RT203 .‑. CL24‑3MA0 | ||
Unidad básica | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .‑. A.00 |
| ✓ | - | 3RT204. ‑ 1A.04 | ||
| ✓ | - | 3RT204. ‑ 1CL24‑3MA0 | ||
Operación DC | |||||
Unidad básica | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .‑ .. B4. |
| ✓ | ✓ | 3RT201 .‑. FB4. | ||
| ✓ | ✓ | 3RT201 .‑ .. B44‑3MA0 | ||
| ✓ | ✓ | 3RT201 .‑ BB4. ‑ 0CC0 | ||
Unidad básica | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .‑. B.40 |
| ✓ | ✓ | 3RT202 .‑. FB40 | ||
| ✓ | ✓ | 3RT202 .‑ BB44 | ||
| ✓ | ✓ | 3RT202 .‑ .. B44‑3MA0 | ||
| ✓ | ✓ | 3RT202 .‑ BB40‑0CC0 | ||
Operación DC para control directo por PLC (relés de acoplamiento) | |||||
Unidad básica | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .‑ .. B4. |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202. KB40 |
S2 | 18.5… 37 | ✓ | ✓ | 3RT203. KB40 | |
S3 | 37 y 45 | ✓ | ✓ | 3RT204 .‑ KB40 | |
Funcionamiento AC / DC (50/60 Hz AC y DC) | |||||
Unidad básica con circuito de bobina integrado. | S0 | 5,5 ... 18,5 | ✓ | ✓ | 3RT202 .‑. N.30 |
Unidad básica con circuito de bobina integrado. | S2 | 18.5… 37 | ✓ | ✓ | 3RT203 .‑. N.30 |
| ✓ | - | 3RT203. ‑ 1N.34 | ||
| ✓ | ✓ | 3RT203 .‑. NB34‑3MA0 | ||
| ✓ | ✓ | 3RT203 .‑. NB30‑0CC0 | ||
Unidad básica con circuito de bobina integrado. | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .‑. N.30 |
| ✓ | - | 3RT204. ‑ 1N.34 | ||
| ✓ | ✓ | 3RT204 .‑. NB34‑3MA0 | ||
| ✓ | ✓ | 3RT204 .‑. NB30‑0CC0 | ||
Unidad básica con mecanismo de funcionamiento convencional. | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..‑. A.36 |
Unidad básica con mecanismo de funcionamiento de estado sólido. Con la opción de control a través de una entrada de señal de control de 24 V CC separada | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..‑ S.36 |
| ✓ 1) | ✓ | 3RT10 ..‑. N.36 | ||
| ✓ 1) | - | 3RT10 ..‑ P.35 |
Aplicación 3RT contactores, tamaños S00 a S12.
Nuestro rango de potencia:
IEC / EN 60947‑1,
IEC / EN 60947‑4‑1,
IEC / EN 60947‑5‑1 (interruptores auxiliares)
Contactor de potencia, AC-3 400 A, 200 kW / 400 V CA (50-60 Hz) / funcionamiento en CC 220-240 V UC Contactos auxiliares 2 NO + 2 NC 3 polos, tamaño S12 Conexiones de barra de bus Unidad: terminal de tornillo convencional | ||
Marca del producto | SIRIO | |
Designación de producto | Contactor de potencia | |
Designación del tipo de producto | 3RT1 | |
Datos técnicos generales | ||
Tamaño del contactor | S12 | |
Extensión del producto | ||
● Módulo de función para la comunicación. | No | |
● interruptor auxiliar | Sí | |
Resistencia a la tensión de sobrecarga | ||
● del valor nominal del circuito principal | 8 kV | |
● del valor nominal del circuito auxiliar | 6 kV | |
Voltaje máximo permitido para aislamiento seguro. | ||
● entre bobina y contactos principales acc. a EN 60947-1 | 690 V | |
Clase de protección IP | ||
● en el frente | IP00; IP20 en la parte frontal con tapa / caja terminal | |
● de la terminal | IP00 | |
Resistencia a los golpes a impulso rectangular. | ||
● en AC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
● en DC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
Resistencia a los golpes con pulso sinusoidal. | ||
● en AC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
● en DC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
Vida útil mecánica (ciclos de conmutación) | ||
● de contactor típico | 10 000 000 | |
● del contactor con bloque de interruptor auxiliar compatible con electrónica adicional típico | 5 000 000 | |
● del contactor con bloque de interruptor auxiliar agregado típico | 10 000 000 | |
Código de referencia acc. según DIN 40719 según IEC 204-2 acc. a IEC 750 | K | |
Código de referencia acc. a DIN EN 81346-2 | Q | |
Condiciones ambientales | ||
Altura de instalación a altura sobre el nivel del mar. | ||
● máximo | 2 000 m | |
Temperatura ambiente | ||
● durante la operación | -25 ... +60 ° C | |
● durante el almacenamiento | -55 ... +80 ° C | |
Circuito principal | ||
Número de polos para circuito de corriente principal. | 3 | |
Número de contactos NO para contactos principales | 3 | |
Tensión de funcionamiento | ||
● en AC-3 máximo valor nominal | 1 000 V | |
Corriente de funcionamiento | ||
● en AC-1 a 400 V | ||
- a temperatura ambiente valor nominal de 40 ° C | 430 A | |
● en AC-1 | ||
- hasta 690 V a temperatura ambiente valor nominal de 40 ° C | 430 A | |
- hasta 690 V a temperatura ambiente valor nominal de 60 ° C | 400 A | |
- Hasta 1000 V a temperatura ambiente valor nominal de 40 ° C | 200 A | |
- Hasta 1000 V a temperatura ambiente valor nominal de 60 ° C | 200 A | |
● en AC-2 a 400 V valor nominal | 400 A | |
● en AC-3 | ||
- a 400 V valor nominal | 400 A | |
- a 500 V valor nominal | 400 A | |
- a 690 V valor nominal | 400 A | |
- a 1000 V valor nominal | 180 A | |
● en AC-4 a 400 V valor nominal | 350 A |
