Datos del producto:
Pago y Envío Términos:
|
Tipos: | SIMATIC S7-300, CPU 315 PN/DP | Memoria del trabajo: | 384 KB |
---|---|---|---|
Versión del firmware: | V3.2 | Tipo de interfaz: | PROFINET |
La física del interfaz: | Ethernet rj45 | exclusión: | 12 Meses |
Alta luz: | módulo de enlace óptico,unidad central de procesamiento |

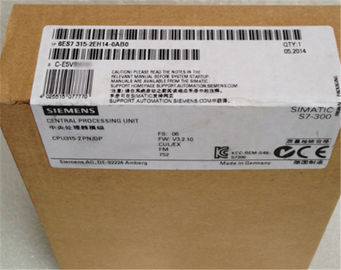

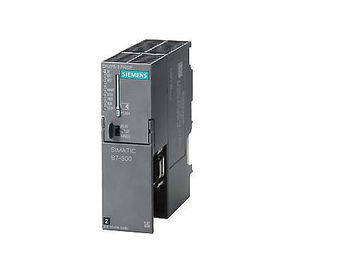

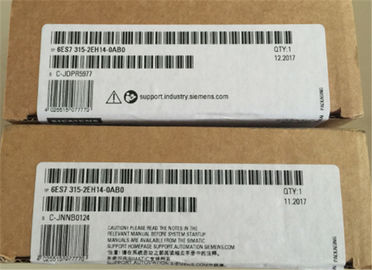

CPU 315 6ES7315-2EH14-0AB0 S7-300 Unidad central de procesamiento Controladores de automatización industrial
Visión de conjunto
Solicitud
La CPU 315-2 PN / DP es una CPU con memoria de programa de tamaño mediano. Se utiliza en plantas que contienen estructuras de automatización distribuidas además de una E / S centralizada. Puede implementarse como un controlador PROFINET IO y como un maestro PROFIBUS DP estándar en el SIMATIC S7-300. La CPU 315-2 PN / DP también se puede utilizar como inteligencia distribuida (esclavo PROFIBUS DP o dispositivo PROFINET I).
La CPU 315-2 PN / DP es una plataforma ideal para tareas tecnológicas simples implementadas por software, por ejemplo:
Un diagnóstico de proceso extendido es posible usando SIMATIC S7-PDIAG.
Las opciones de comunicación integradas de la CPU permiten implementar soluciones de automatización en red sin componentes adicionales.
Diseño
La CPU 315-2 PN / DP está equipada con lo siguiente:
SIMATIC S7-300 CPU 315-2 PN / DP, unidad central de procesamiento con 384 KB de memoria de trabajo, primera interfaz MPI / DP 12 Mbit / s, segunda interfaz Ethernet PROFINET, con interruptor de 2 puertos, se requiere tarjeta de memoria micro | ||
Información general | ||
Estado funcional HW | 01 | |
Versión de firmware | V3.2 | |
Ingeniería con | ||
● paquete de programación | PASO 7 V5.5 o superior | |
Tensión de alimentación | ||
Valor nominal (DC) | ||
● 24 V DC | Sí | |
rango admisible, límite inferior (CC) | 20.4 V | |
rango permisible, límite superior (CC) | 28.8 V | |
Protección externa para líneas de alimentación (recomendación). | 2 A min. | |
Buffer de red | ||
● Fallo de red / tensión tiempo de energía almacenada | 5 ms | |
● Velocidad de repetición, mín. | 1 s | |
Corriente de entrada | ||
Consumo de corriente (valor nominal) | 750 mA | |
Consumo de corriente (en funcionamiento sin carga), tip. | 150 mA | |
Corriente de arranque, tip. | 4 A | |
I²t | 1 A² · s | |
Pérdida de potencia | ||
Pérdida de potencia, tipo. | 4.65 W | |
Memoria | ||
Memoria de trabajo | ||
● integrado | 384 kbyte | |
● expandible | No | |
● Tamaño de memoria retentiva para bloques de datos retentivos | 128 kbyte | |
Cargar memoria | ||
● Plug-in (MMC) | Sí | |
● Plug-in (MMC), máx. | 8 Mbyte | |
● Gestión de datos en MMC (después de la última programación), mín. | 10 y | |
Apoyo | ||
● presente | Sí; Garantizado por MMC (libre de mantenimiento) | |
● sin batería | Sí; Programa y datos | |
Tiempos de procesamiento de la CPU | ||
Para operaciones de bits, tip. | 0.05 µs | |
para operaciones de palabras, tip. | 0.09 µs | |
para aritmética de punto fijo, típ. | 0.12 µs | |
para aritmética de coma flotante, tip. | 0.45 µs | |
Bloques de CPU | ||
Número de bloques (total) | 1 024; (DBs, FCs, FBs); el número máximo de bloques cargables puede reducirse por el MMC utilizado. | |
DB | ||
● Número, máx. | 1 024; Rango de números: 1 a 16000 | |
● Tamaño, máx. | 64 kbyte | |
pensión completa | ||
● Número, máx. | 1 024; Rango de números: 0 a 7999 | |
● Tamaño, máx. | 64 kbyte | |
FC | ||
● Número, máx. | 1 024; Rango de números: 0 a 7999 | |
● Tamaño, máx. | 64 kbyte |
